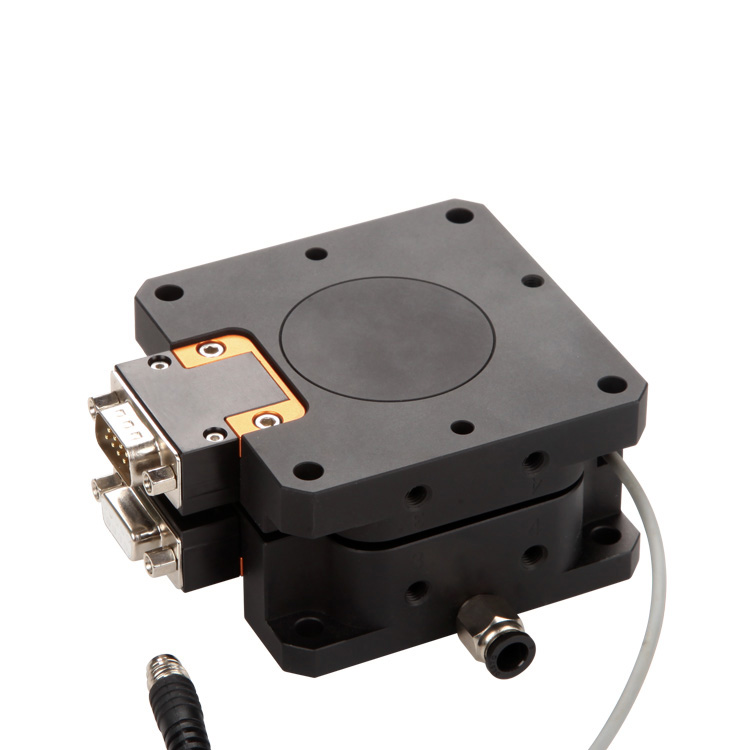

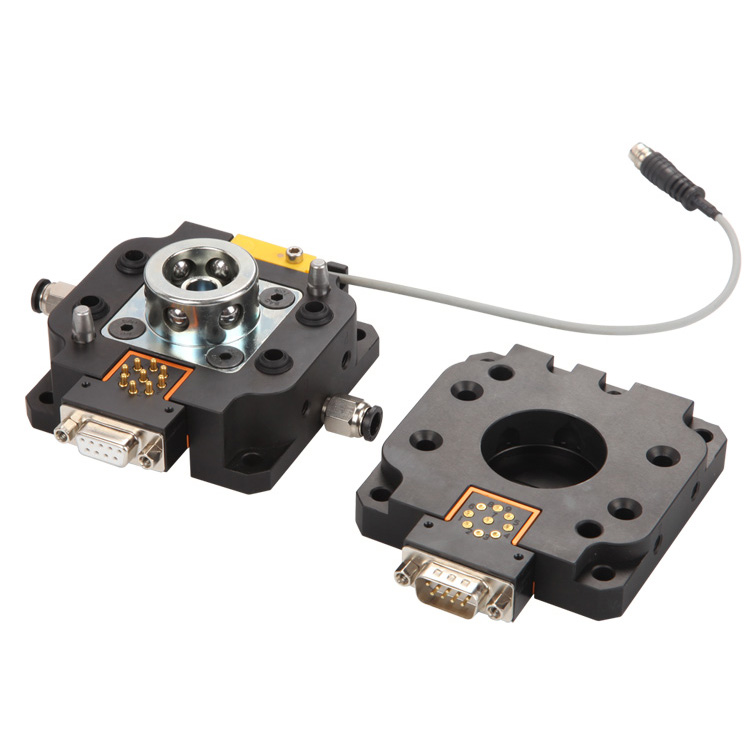

10KG快速转换器机器人快换装置

OX-SBDI自动快切换 OX-SBDI automatic fast switching 建议负载10KG; Payload capacity 10KG; 采用钢球锁紧方式; Steel ball lock system; 具有防尘功能； With dustproof function; 内置抓紧、松开、在位检测装置; Grasp,loosen,reign detecting device inside; 体积小重量轻； Small volume light weight; 采用机械式故障保险机构，即使主盘意外断气，主盘与工具盘也不会分离。 Mechanical fault insurance mechanism,even if the main disc dies unexpectedly,it will not separate with tool disc.
规格参数 Specifications
本体部分 Mainbody	可搬运重量（额定负载）Payload capacity		10kg
	位置重复精度 Positon repeatability		±0.02mm
	静态允许力矩 Allowable moment	弯矩方向 Bending direction（Mx.My）	24.9Nm
		扭矩方向 Torque direction（Mr）	33.9Nm
	锁紧力 Tight locking force（当气压 0.49Mpa 时）		1000N
	材质 Material	本体 Main body	鋁合金
		锁紧机构部分 Locking mechanism	鋁合金

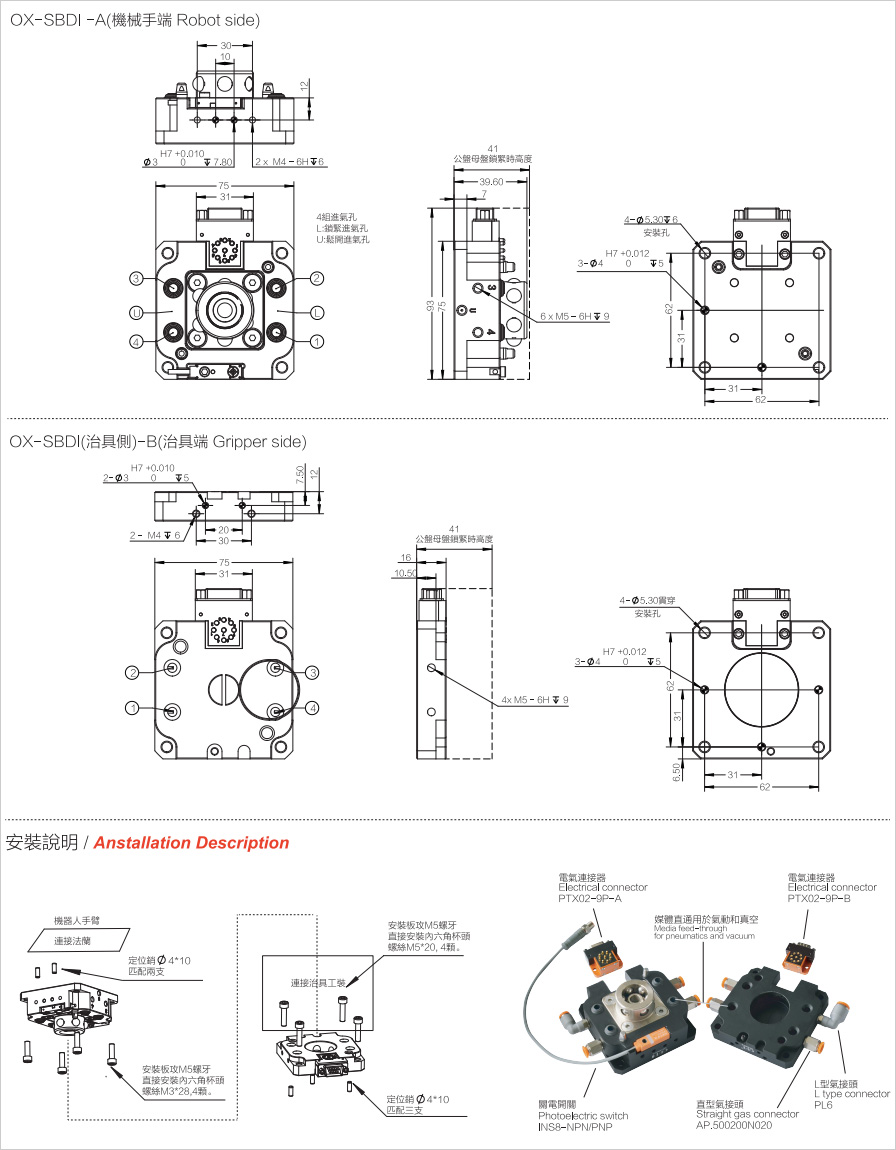

	外形尺寸 Housing diameter（锁紧时Lock）		φ93.26mm x 65mm x H 38.9mm
	产品重量 Product weight	主盘 Main disc	0.46kg
		工具盘 Tool disc	0.201kg
	拆装机构 Disassembling institutions		钢球定位锁紧 Steel ball position lock
	拆装动作气压 Disassembling action pressure		0.39~0.7MPa（4~7kgf/c㎡）
	允许温度与温度范围 Allowable temperature and humidity		0-55℃，0-95% （不结露No condensation）
	通用 General	通气孔 Pneumatic port	M5 x 6个
控制部分Control body	面結合確認 Face-to-face confirmation	確認快換公母鎖緊 Confirm quick change male and female lock	內置1個光電開關 Built-in 1 power transmission switch ( 直流3線式 )
组件 Component ( 选配 Option )	通用 General	电信号点 Electrical signal	2A x 19PIN
